バイオマス発電所のローターリーバルブ整備

九州地方にあるバイオマス発電所よりフィンランド製のロータリーバルブ Raumaster社の製品の整備依頼が入り通常整備を分解から補修、組立までを紹介します。

現場より報告

とある九州のバイオマス発電所の設備担当の方よりHPからローンマスター社のロータリーバルブが調子が悪いとの事で連絡が入りました。現場では分解までをどうにか実施したとのことでハウジング内部、羽根の状況、軸の状況など可能な限りの写真を送信いただき現状の判断を行いました。今回は2個のロータリーバルブの各要所の確認を行います。

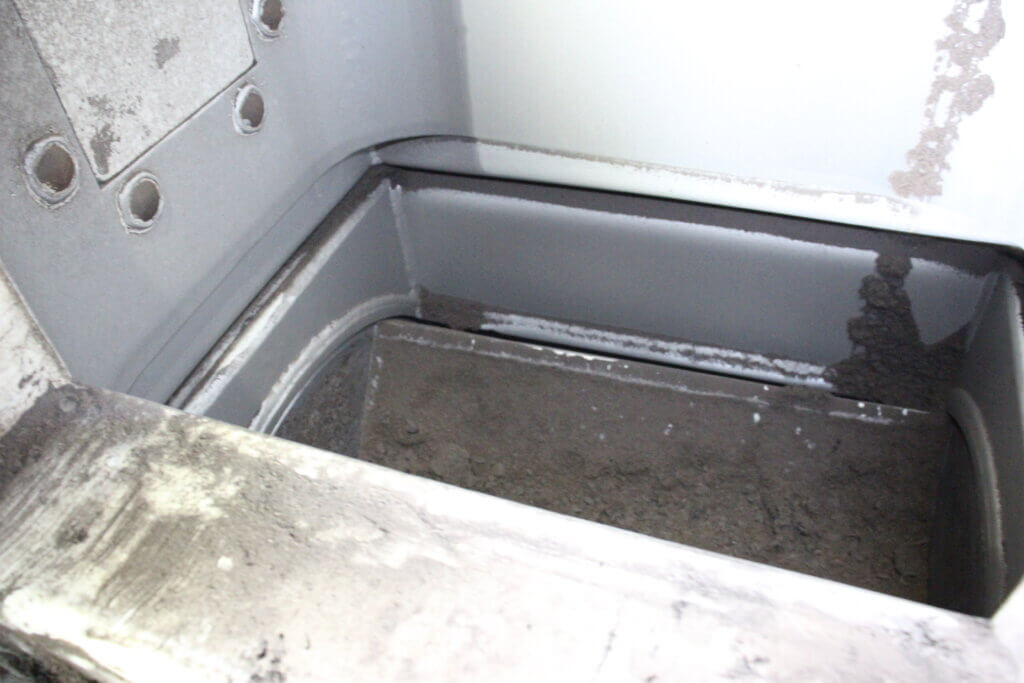

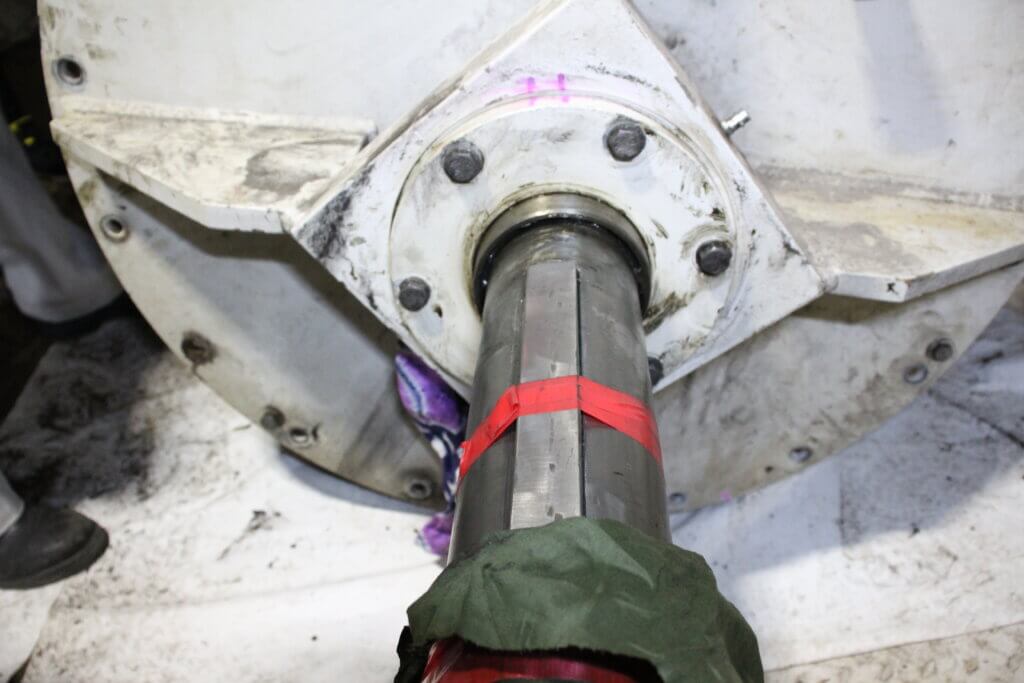

各ロータリーバルブの外観は全体的に汚れており過酷な状況で長年稼働していたようすが伺えます。回転体の重要部品でる軸、そして常に硬質体の搬送を行う羽根の摩耗状況、搬送物へ常に暴露され続けるケーシング内径、機内とベアリング部を隔てるオイルシール部分、これらの部分を機械工学的視点で確認を行います。

この結果1台目はケーシング内径、軸、羽根などに深刻な摩耗は見られず、内部清掃で再組立と再稼働の許可を出しました。次いで2台目はケーシング内径と羽根先端に深刻な摩耗が見られるため全補修を打診しこちらへと発送を依頼しました。

2台目のロータリーバルブの詳細調査、補修

2台目のロータリーバルブが到着したため詳細に中身の確認を行います。振れの測定から追加の清掃、各部分の嵌合部の確認などを行いロータリーバルブが正常に稼働する要素を決定し補修を実行していきます。

今回依頼されたロータリーバルブは海外製ですが、基本は国内製と同じあり補修、組立、調整において何も問題はありません。これまで多種多様な様々な国の回転機械の整備を経験しておりアメリカ製、ヨーロッパ製にとどまらず、どの国の製品でも問題なく整備を行ってきた実績があります。

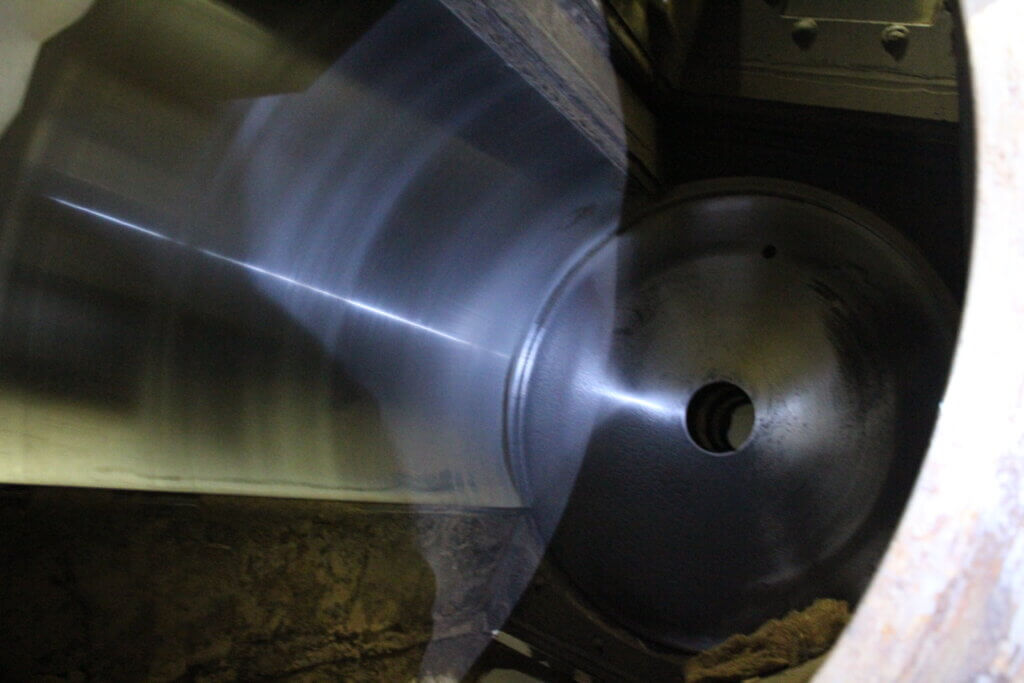

今回も補修材料には使用環境を考慮した適切な材料の選定を行い、内径の摩耗に対しては機械加工等を施し延命処置を行い次回整備の際に素早い整備が行えるように多少の改造を施し組立、調整を行いました。

組立後の微妙の調整に関しては、スラスト方向の調整などを行い使用環境下でもベアリングが適切に動作する隙間の調整やカップリングの丁度よい嵌合い公差を指定し現地での据付と稼働時の負荷を考慮した公差設定をしています。

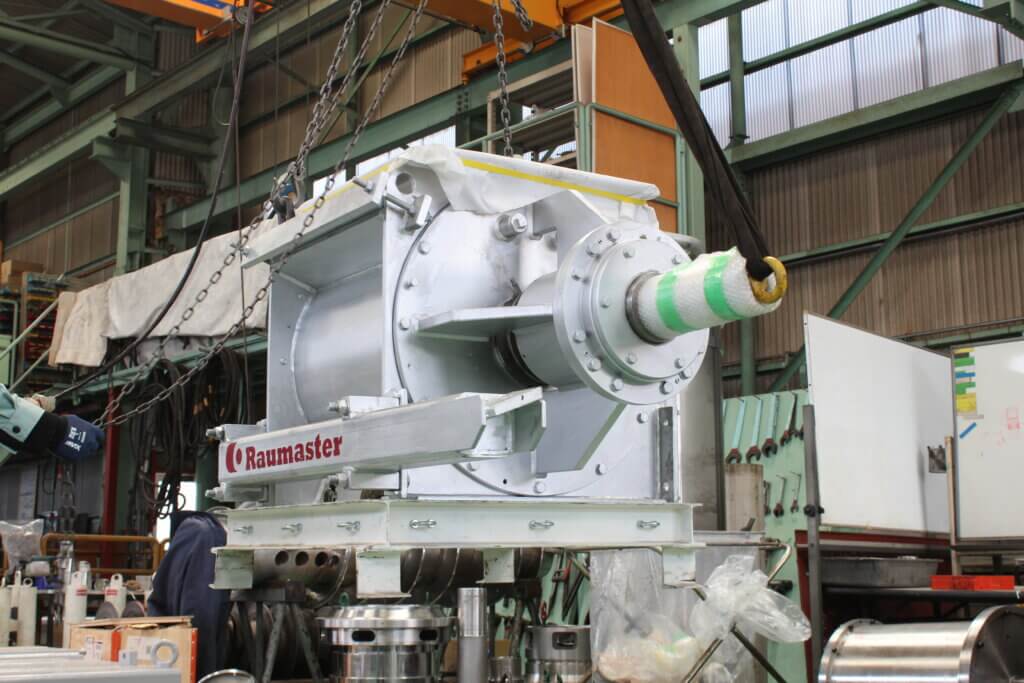

これらの状況を考慮しながら補修から組立、調整を行い出荷段階へと移行します。

出荷

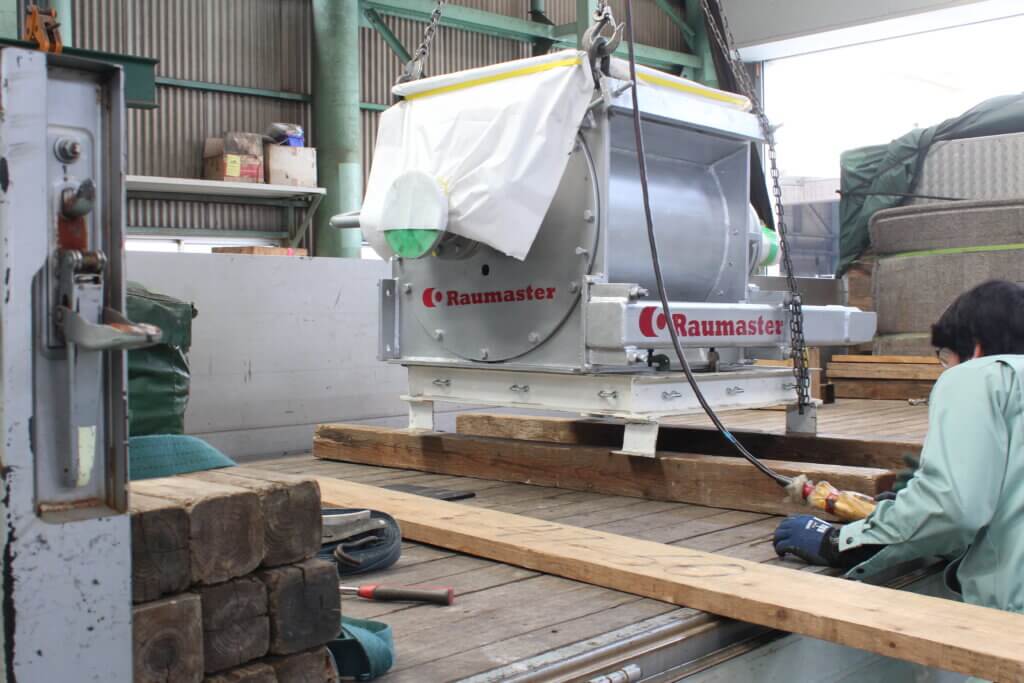

このサイズのロータリーバルブの出荷はチャーターにて行います。大きさと架台等を考えトラックに載せる位置を検討します。以前同型のロータリーバルブの輸送中に脚の固縛が不十分にて荷崩れを経験しており、固縛に関しては特に慎重に細心の注意を払って輸送を行っています。

海外製のロータリーバルブの整備は交換部品の入手性や仕様書が英語、また技術的に国内製品と比較し異なる可能性が高いため整備を敬遠される傾向にあります。KBKエンジニアリングでは特にどの国の製品でも問題視はしていません。基本技術を抑えているためそれを忠実に守り、また未知の問題に対しても一旦立ち止まり、基本に立ち返り整備中に発生する問題を解決し整備を進めています。

海外製ロータリーバルブの整備でお困りの方はお問合せ下さい。
