押出機の軸補修

溶融した樹脂を型に流し込むために使用する押出機の軸の羽根、フライト部分が欠損し回転による送りができないと相談がありました。軸の長さは6m近くあり工場内の通路位置するよう押出機を配置、軸の抜き出しと補修を行いました

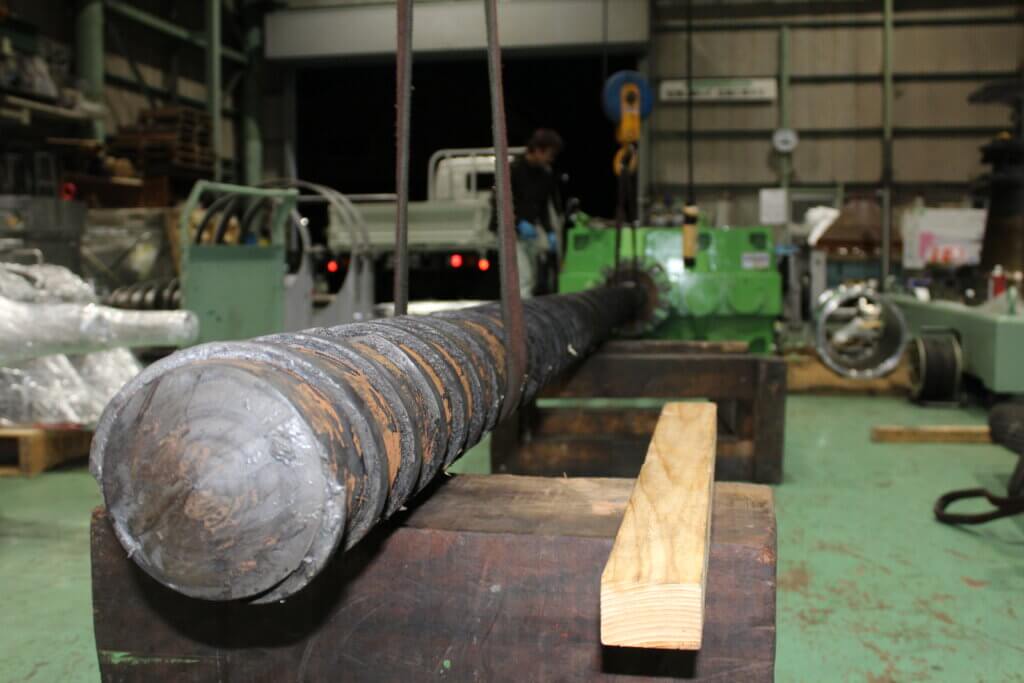

6mにもなる長尺の軸

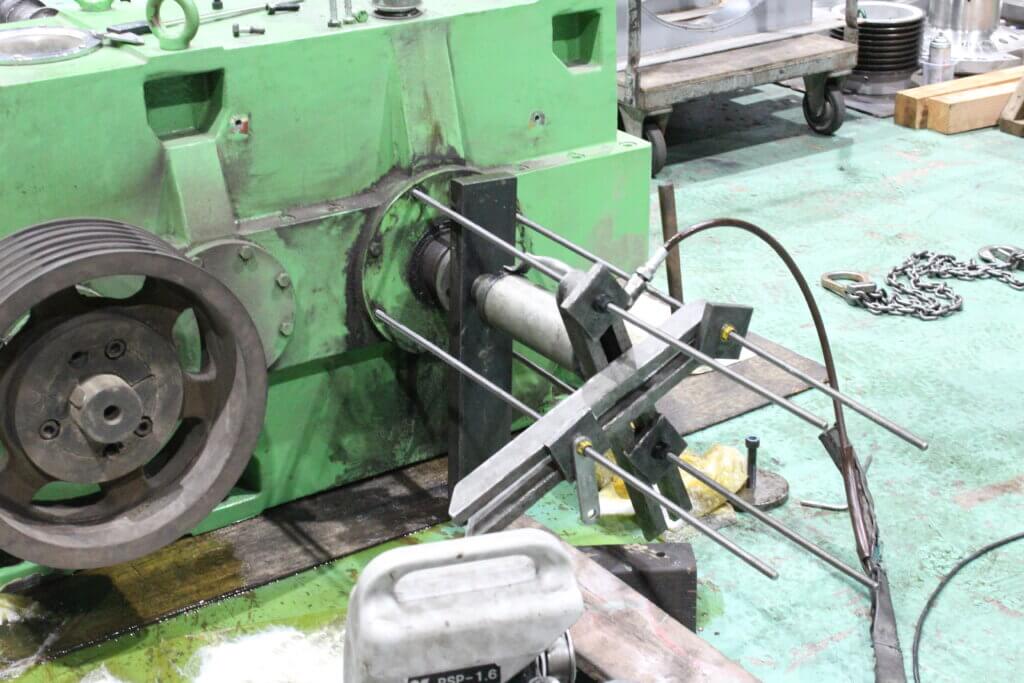

軸の欠損部を補修するため、押出機を構成する減速機から軸を抜き出す必要があります。その長さから途中で受けを作り、抜き出し部分が水平となるようにしながら軸の抜き出しを行いました

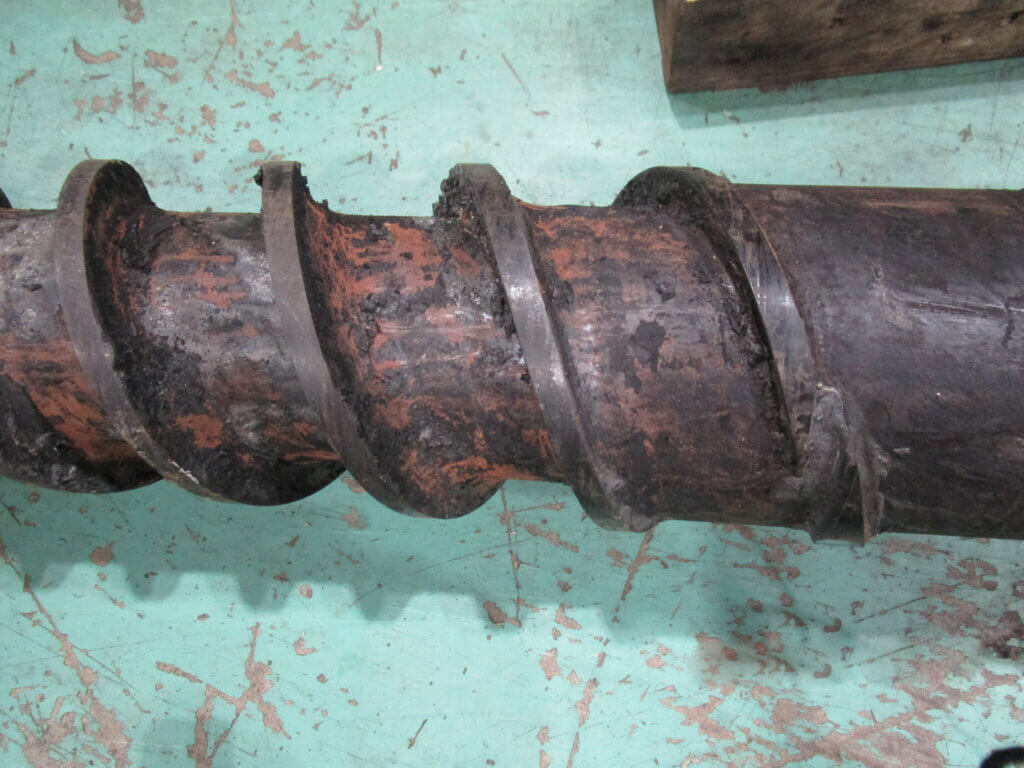

外れた軸

その長さから、慎重に抜き出しを行い単独の軸として、補修に備えます。6mもある長さのため取り扱いを慎重に行い、曲がることのなきよう慎重に作業を進めました

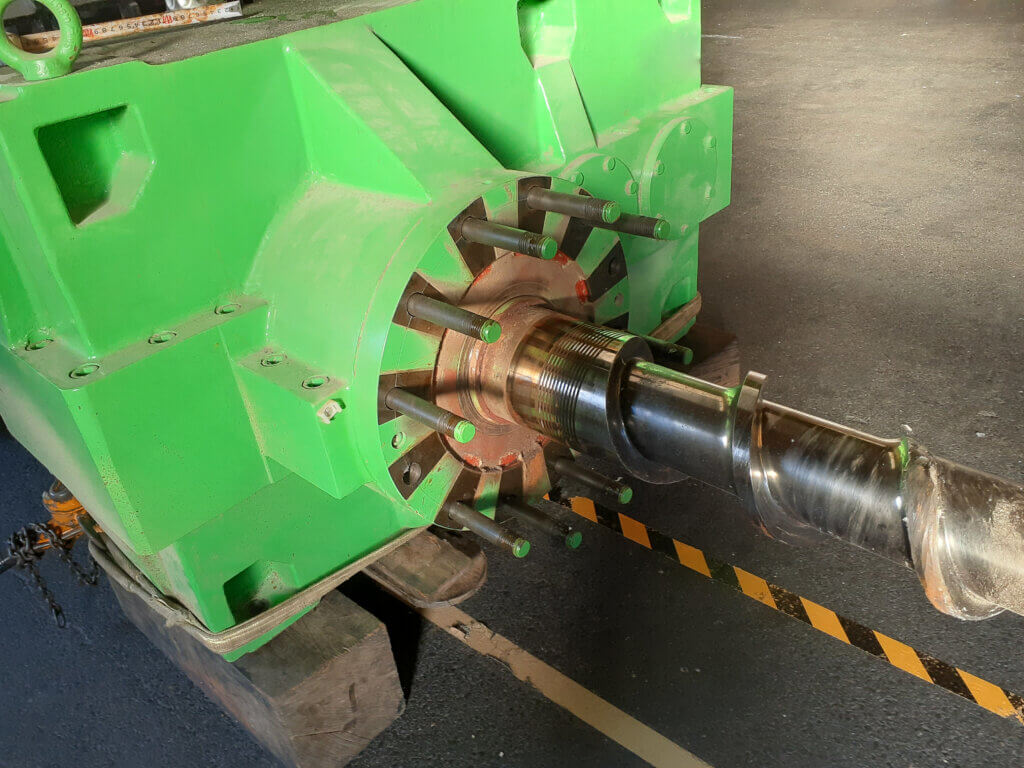

減速機に取り付けて整備完了

減速機の嵌め合いに挿入し元の状態に戻して、トラックに積んで整備を完了しました
