廃番となったアクチュエーターを整備
配管機器の制御に利用されているアクチュエーターの整備依頼がありました。電動機を回転させても本体が動かないとのことから、1式搬入を依頼して状況を確認しました。診断したところ、整備が必要なことがわかりリレースイッチ含め全て取り外して、作業を開始しました。
荷受けと分解
![](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/77fb3f9a5e123fdbc2dbfe6d76dd9940-1024x768.jpg)

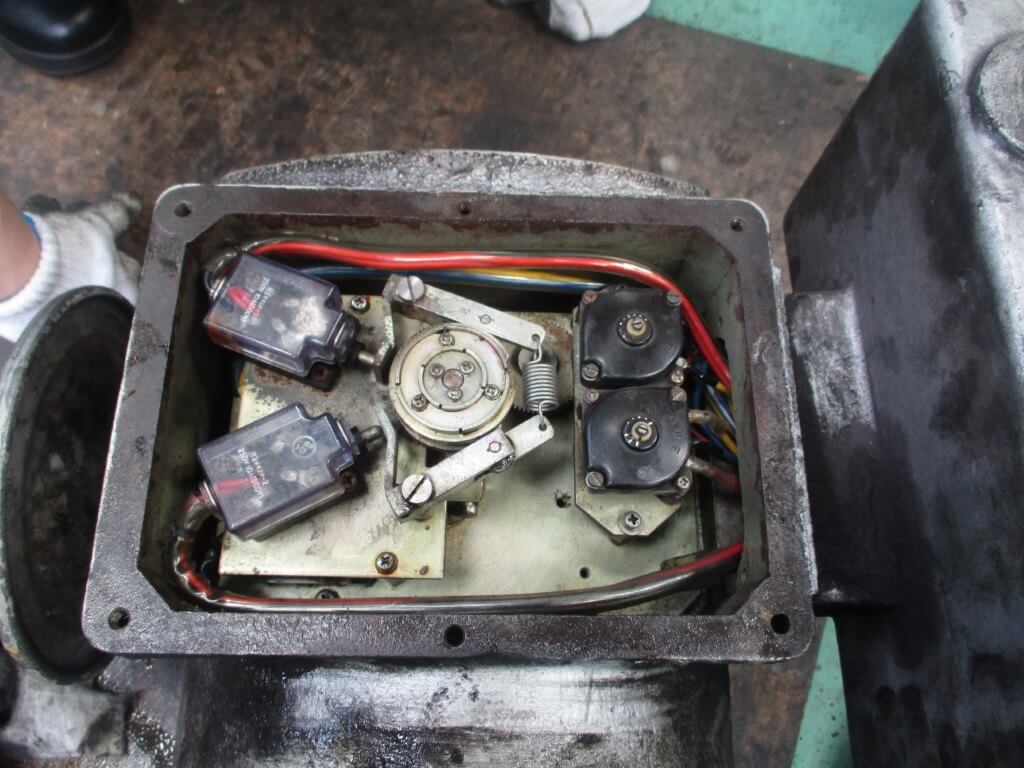

![アクチュエーターリレースイッチ](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/3f3c3406b676855e34fc6a71b6c2137d.jpg)
![アクチュエーター複雑な部品点数3](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/e56d6cbbd6973ef0d2bf142cdd04f272.jpg)
![アクチュエーター複雑な部品点数2](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/2022eed6a012916f8e54d7a1710493ac.jpg)
歯車や嵌め合いを検査
分解が完了したので、それぞれの構成部品の検査を行いました。部品点数が多いため構成する歯車それぞれの状態、嵌め合いの状況を見極めていきます。それぞれの要素は互いに影響し合うため、部品点数が多い本装置の検査は慎重を期して行ない、2ヶ所の補修、4点の部品製作が必要と判断しました。
![嵌め合い部を補修ウォーム軸](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/RIMG2275-1024x768.jpg)
![ウォームホイル嵌め合い部の補修](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/RIMG2271-1024x768.jpg)
![クラッチ部の補修](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/RIMG2269-1024x768.jpg)
![ウォーム軸の新規製作](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/CIMG5060.jpg)
![インスプラインの新規製作](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/CIMG5059.jpg)
![ウォームホイルの新規製作](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/49a79bf34594cf41d65f0a0f14ef366b.jpg)
部品の補修と歯車のリバースエンジニアリング
![ウォーム軸の嵌め合い部を補修](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/c9df75b65aeb801b0dba80722f9593df.jpg)
![](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8025-1024x768.jpg)
![クラッチのリップ痕を補修](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8028-1024x768.jpg)
![製作したウォーム軸の組付け](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/8528dc113a2aec04d7ec52ab87575a94.jpg)
![製作したスプラインの内径側](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/CIMG2723.jpg)
![軸に適合したウォームホイル](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/41d1cfe35168e42b79477a98c2440467.jpg)
組み立て開始
![歯車を1つづつ組み立て](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8163.jpg)
![機構部分の組み立てを完了](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8161.jpg)
![リレースイッチも元通り取り付け](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8174.jpg)
![整備完了](https://www.kbkeng.co.jp/wp/wp-content/uploads/2022/12/IMG_8192.jpg)
様々な歯車を組み合わせた機械にも対応
同種の歯車が組み合わされた機械だけでなく、異なった歯車を組み合わせる複雑な機構でも、各々異なる歯車の要素を判断しながら整備することができます。製作、流用、補修を見極めながら、納期を前提とした整備や、予算を勘案した適切な費用を実現することができます。
