ギヤドモーターの整備

ギヤードモーターよりオイルが漏れているため、モーター含めた整備を行ないました。減速機内部は遊星歯車機構であり、中空軸でモーター出力軸と直結することでロスなく駆動力を減速機へ伝達しています。消耗部品の交換と軸の修理を行いました

モーターと切り離して分解

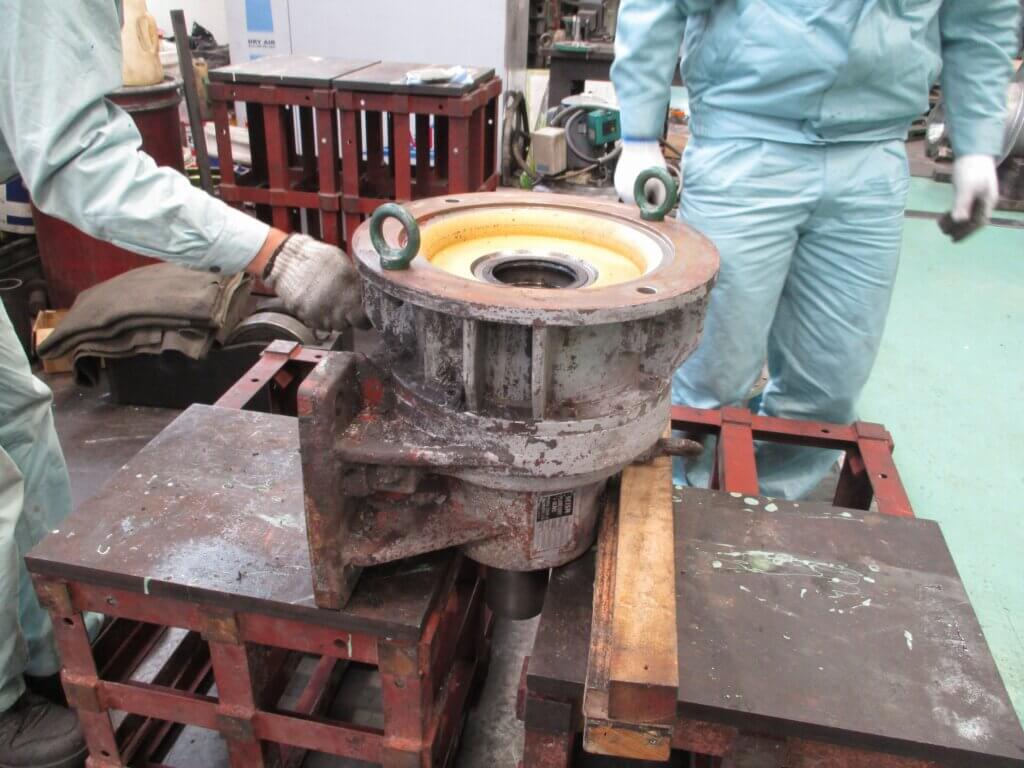

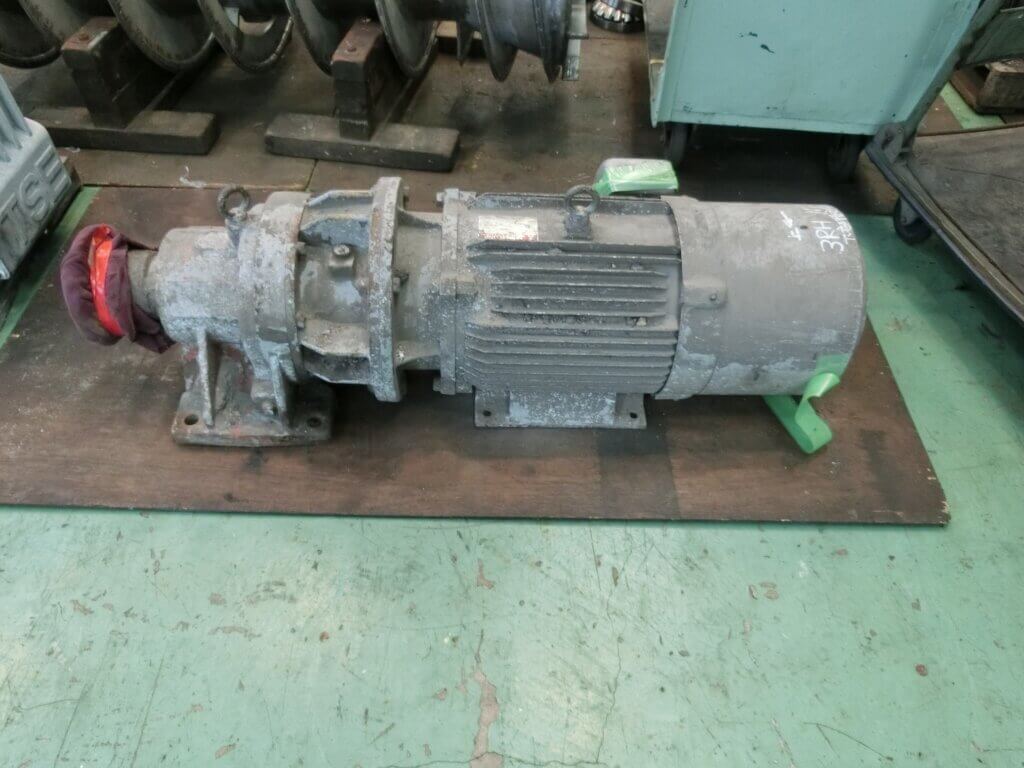

搬入時の状況。長年の使用のためか塗装もかなり傷んでいるようです
電動機を切り離して遊星減速機の分解を行なっています

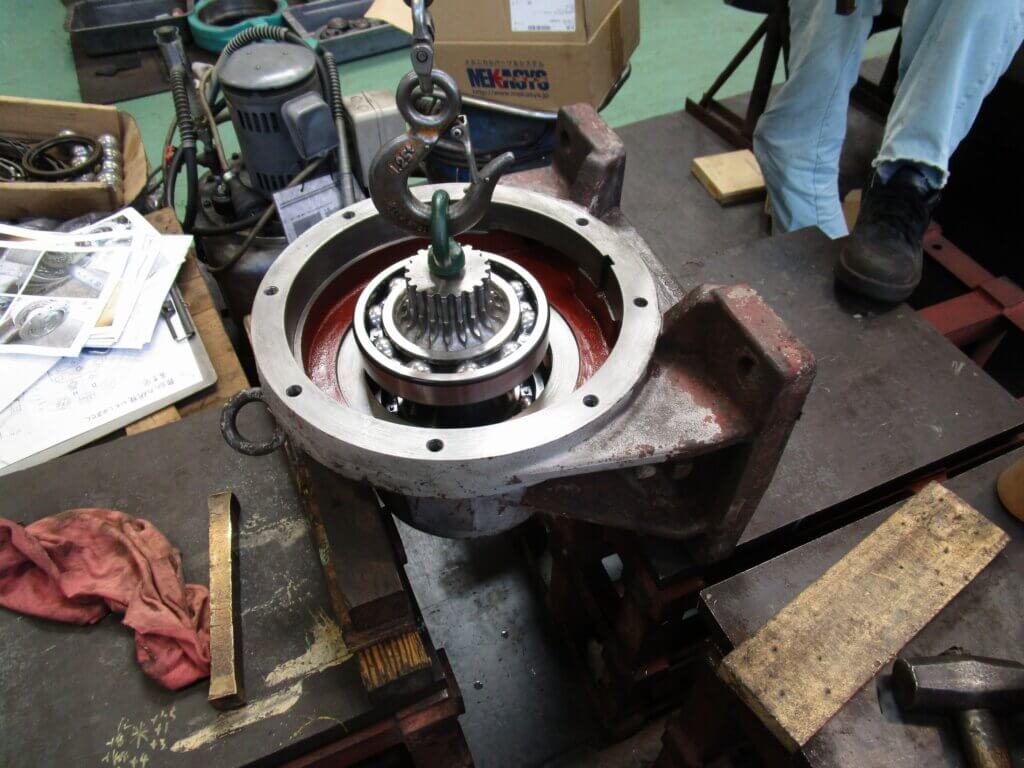

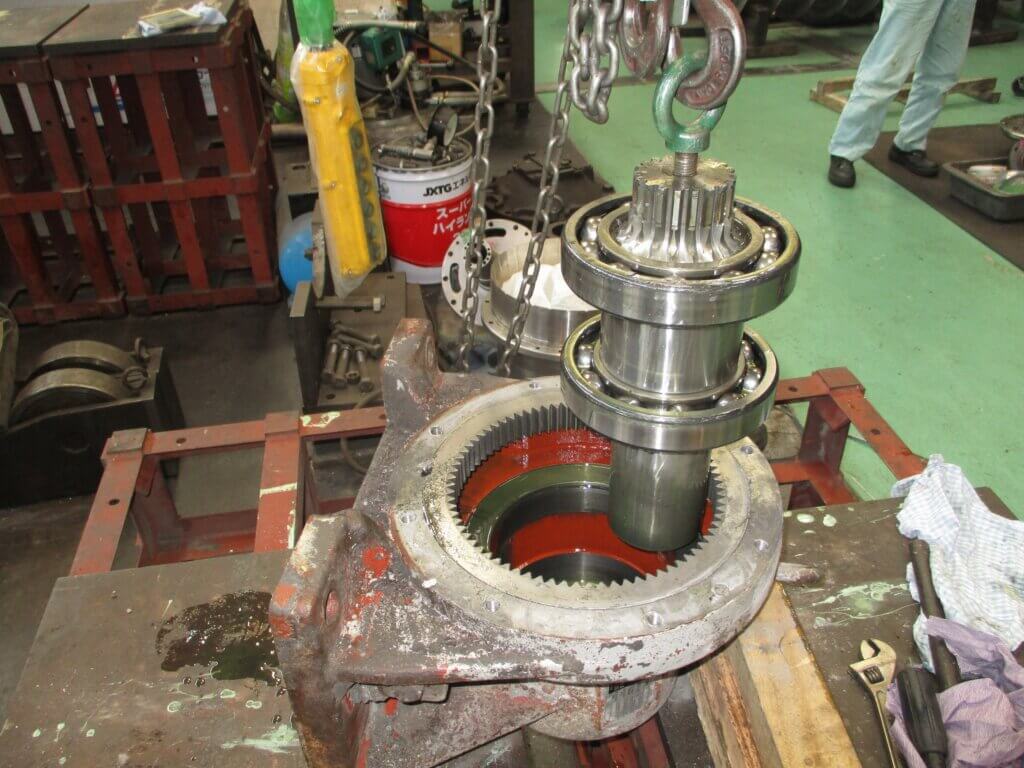

主軸の取り出しを行なっています
油が漏れているためシール類を入念に確認しながら分解を進めました

遊星減速機減速機部品状況

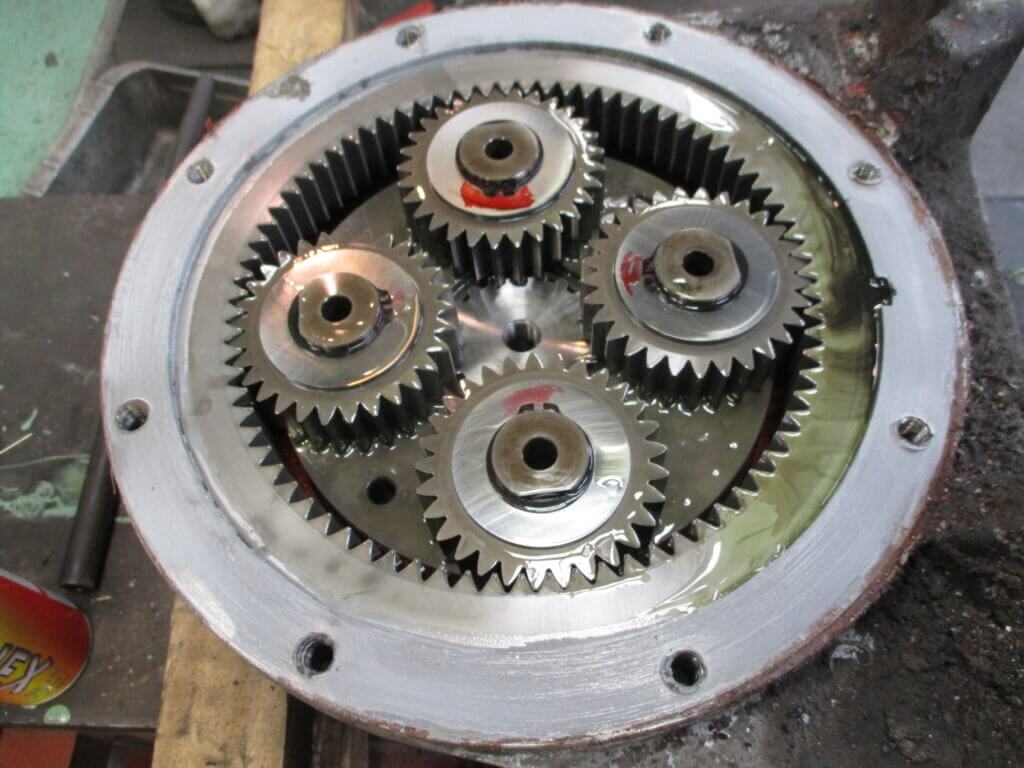

歯車部分に特に異常は見られないようです

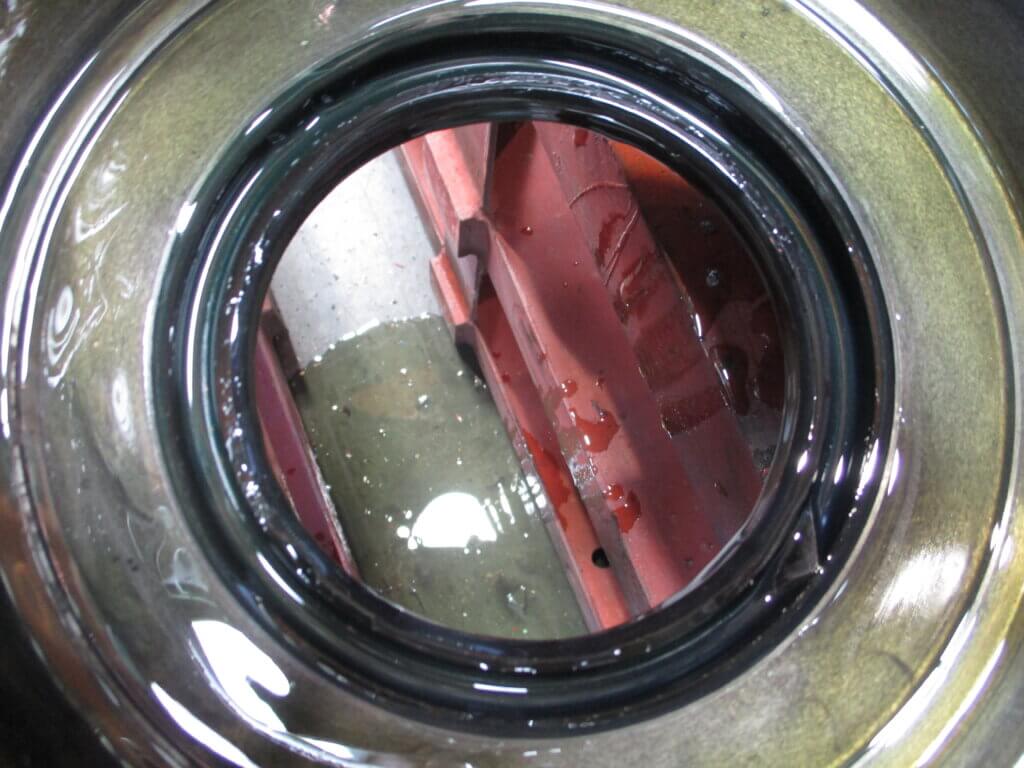

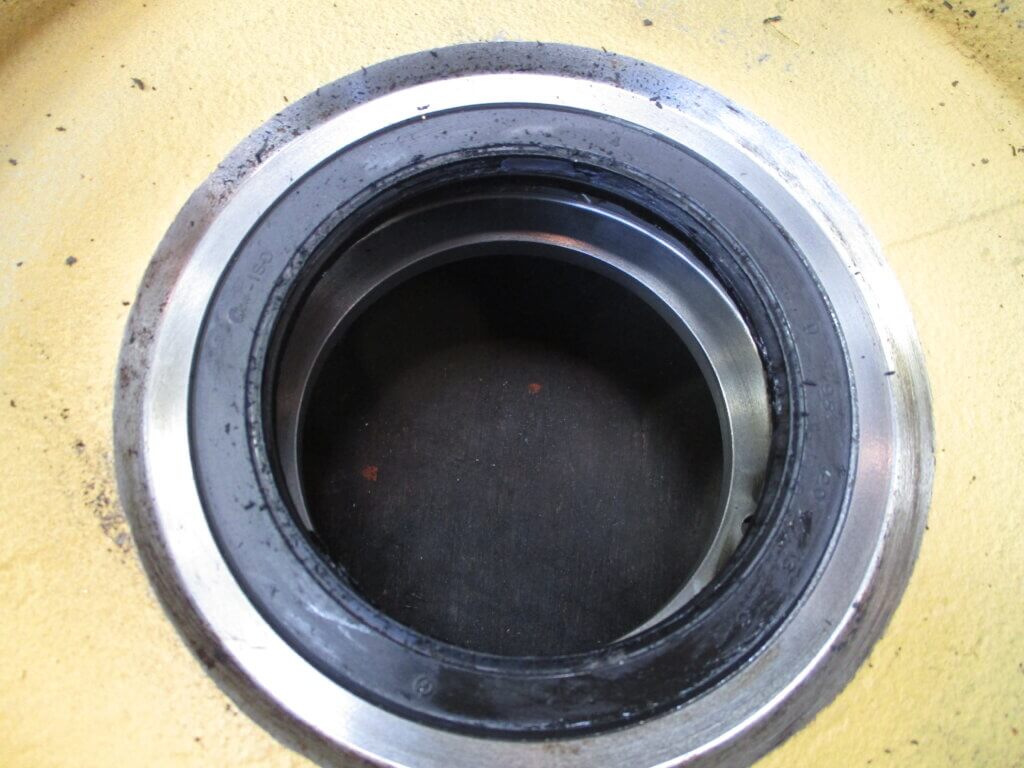

シールのリップ側は傷んではいないようです

遊星減速機部品補修

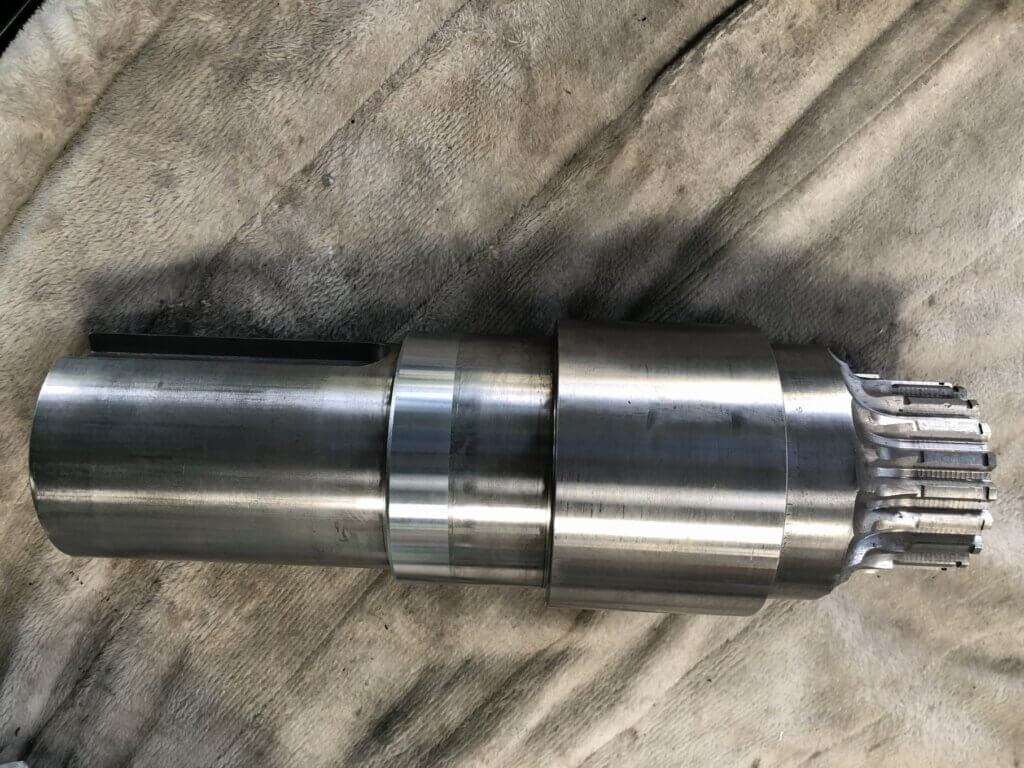

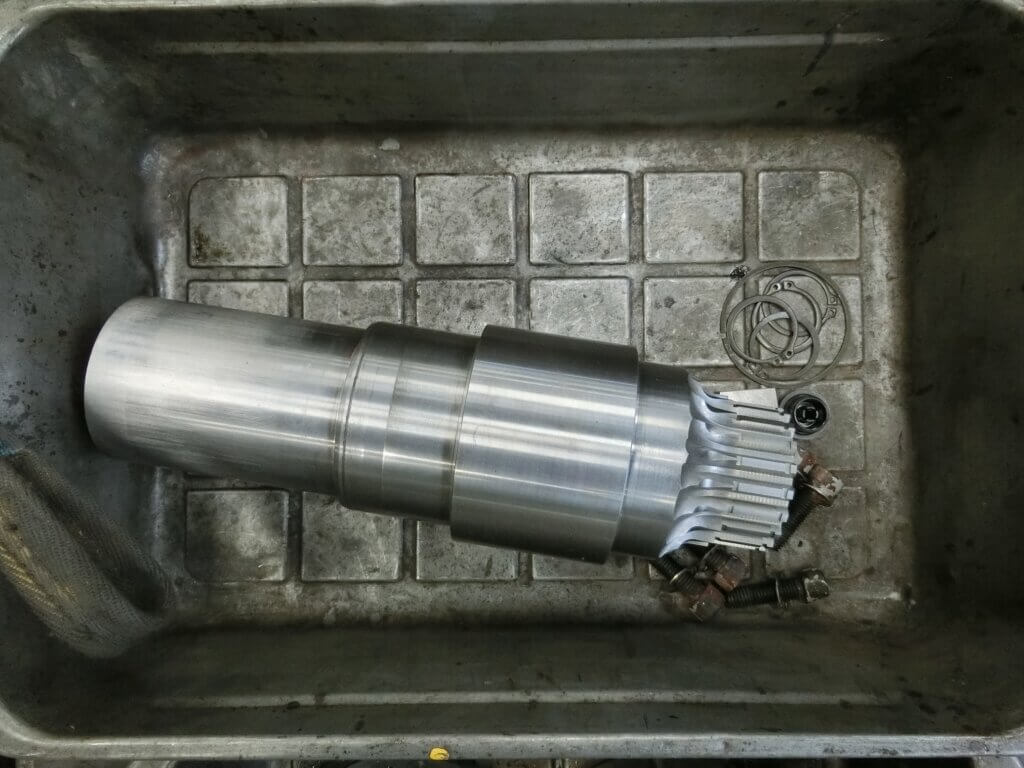

出力軸の嵌め合い部を観察すると、オイルシールのリップ痕がみられます

機械の役割と構成部品の要素に注意しながらリップ痕の補修を行いました

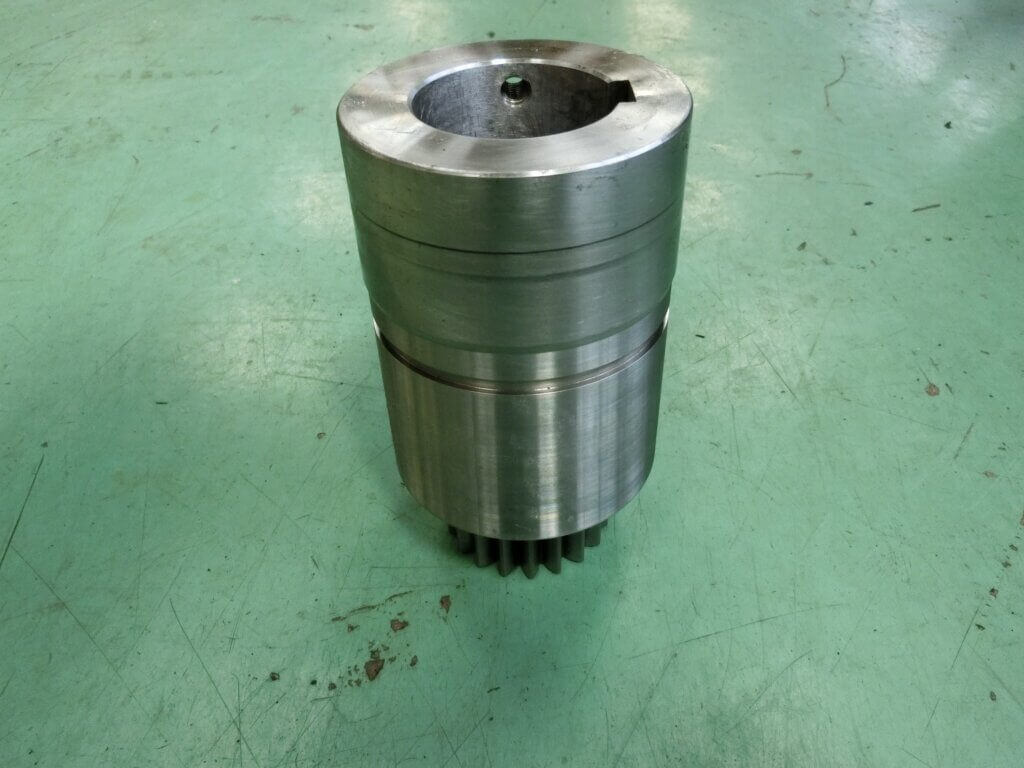

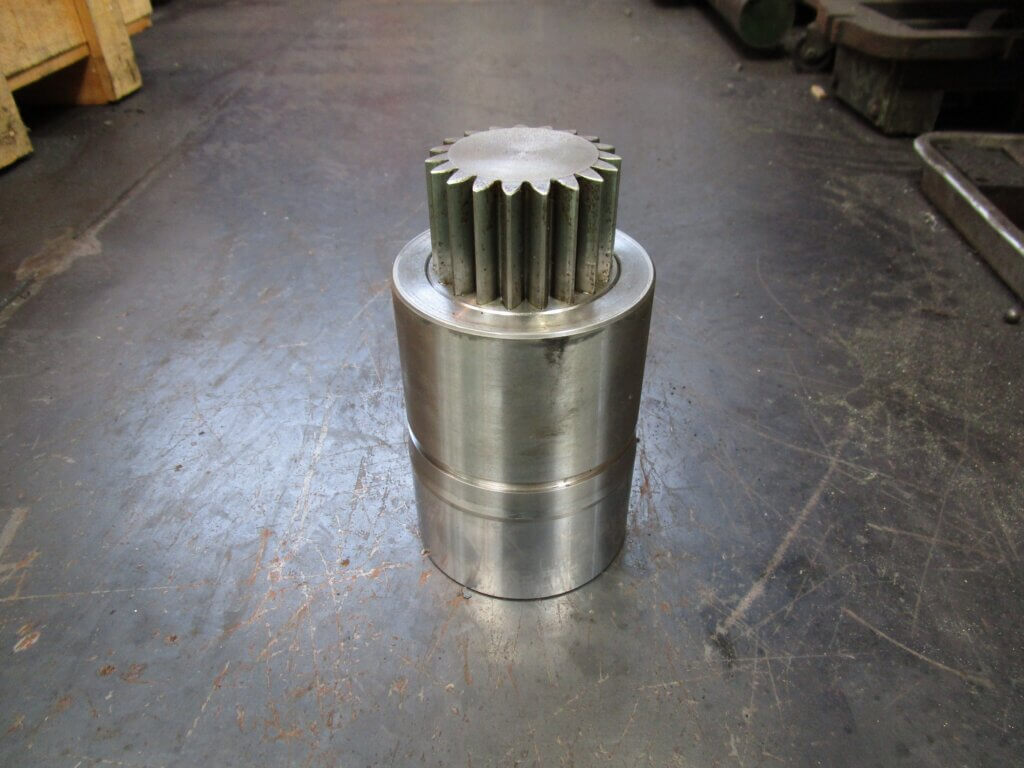

中空軸にも、オイルシールのリップ痕がみられます
出力軸同様に補修方法、材質等検討してリップ痕を補修しました

組み立て、試運転

補修した部品と交換部品が揃った後、遊星減速機を組み立て、整備した電動機を取り付けます

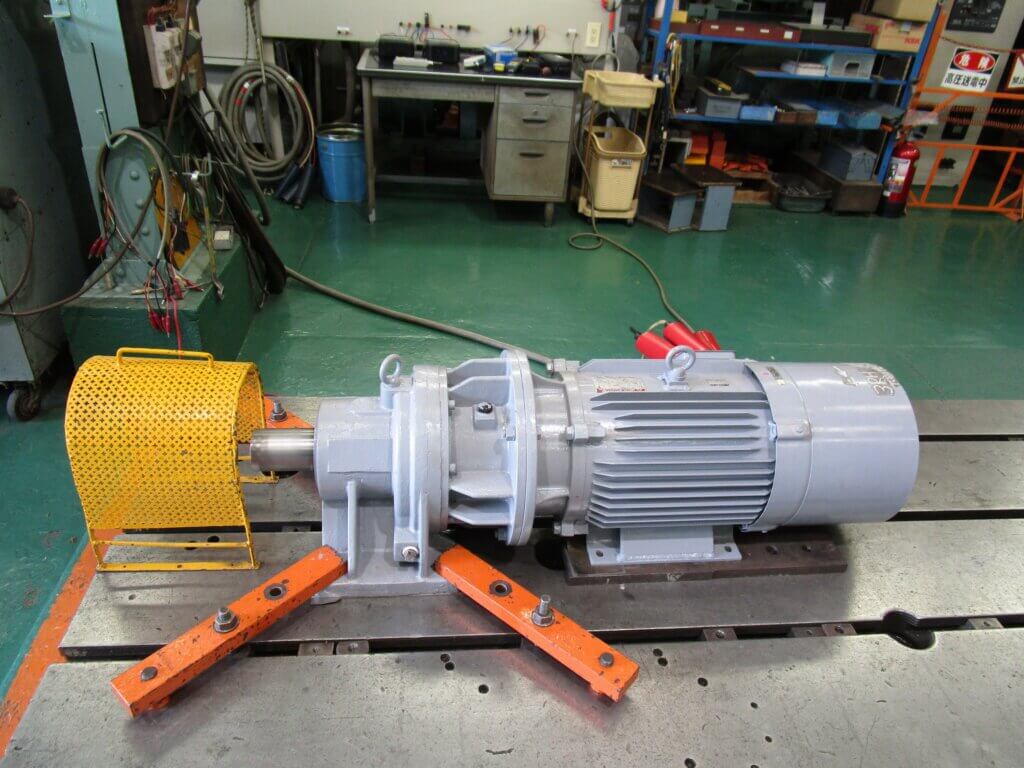

試運転を行い検査項目に異常がないか確認してから出荷しました

遊星歯車装置の整備を電動機含め整備

ギヤードモーターでも、電動機と遊星・サイクロなど減速機と1式搬入されれば、両方を整備することができます。機械部分と電動機部分の整備を自社で実施・手配することで、相互の状況を監視しながら最適な納期で整備を施工することができます。

«
»
